蒸汽低温刮板结晶机
  • 蒸汽低温刮板结晶机
  • 蒸汽低温刮板结晶机
  • 蒸汽低温刮板结晶机
  • 蒸汽低温刮板结晶机
  • 蒸汽低温刮板结晶机
  • 蒸汽低温刮板结晶机

蒸汽低温刮板结晶机

1.全自动化控制及运行,24小时无人值守连续工作; 2.唯一的热源为电,无需任何蒸汽供热作为辅助热源; 3.设备采用SS 316L不锈钢建造,对于氯化物或氟化物高浓度废液,可采用特殊耐腐蚀性不锈钢建造,如钛材/2205/2507/; 4.热泵低温真空蒸馏设计,.超低温蒸发。蒸发温度最低可达30℃,更加适合热敏性物料。对于腐蚀性物料对设备的腐蚀程度降到最低,延长设备的寿命; 5.废水进水,蒸馏水、浓缩液出水均采用全自动化运行,完全密闭无废气排放;

全国免费服务电话:18126186486

在线预定
分享至:
产品详情

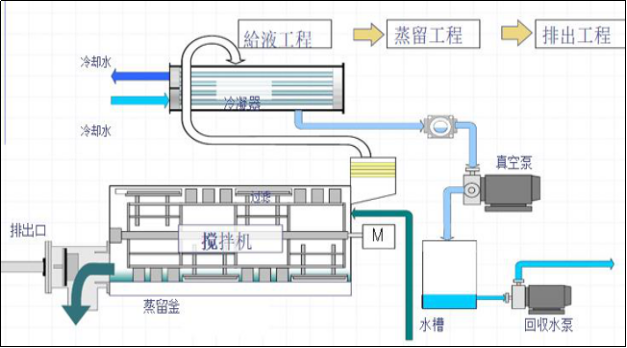

       蒸汽刮刀低温蒸发结晶系统是采用蒸汽为热源,使用真空泵将蒸发釜内的压力降为-98kpa,达到减压蒸馏的目的。将冷却塔的循环水作为冷却水,使蒸发产生


的蒸汽,变成蒸馏水,从而达到液液分离或液固分离。本系统工艺链非常短,自动化程度高,只需人员定期巡检,不加入处理药剂,出水水质好,回用效率更高,


产生废弃物更少,维护更为方便。专门用于蒸发器减量浓缩的水性溶液, 内置刮刀, 处理易沾壁浓缩液。特别推荐用于处理粘着或结晶的流体,如重金属废水,


化工行业废水、印刷行业、高盐废水、苦咸水、反渗透浓水等实现零排放。




①刮板蒸发器启动,利用真空泵抽取真空形成筒内负压,废水进入刮板蒸发器;


②利用蒸汽作为热源,热源进入夹套层,持续加热废水;


③由于筒内为真空,污水加温开始沸腾,产生大量水蒸汽,利用冷却水与水蒸气换热,水蒸气被液化成蒸馏水;


④刮板紧贴内壁,不停地刮动,避免筒壁结垢;


⑤废水不停在蒸发,残留废水浓度逐渐升高,由于失去水分逐渐接近于固态;


⑥当筒内废水被干化至固态(含水率低于20%,最高浓缩7倍),设备停止蒸汽供热,利用桨叶刮板的物理特性将固废推出筒体;


⑦固体进行收集打包收集。



技术参数


型号

JH-ZQ-3T

JH-ZQ-5T

JH-ZQ-10T

JH-ZQ-15T

JH-ZQ-20T

设备尺⼨

3850*1680*3500mm

4468*1850*3675mm

4468*3700*3675mm

4468*5550*3675mm

4468*7400*3675mm

每⼩时处理量

150L/H

250L/H

500/H

750L/H

1000L/H

⽇处理量

3吨/天

5吨/天

10吨/天

15吨/天

20吨/天

蒸发缸材质

316L/2205/2507/钛

螺旋刮⼑

316L/2205/2507/钛

总功率

4.2kw

6.5kw

13kw

19.5kw

26kw

能耗

1. 1m³/T

重量

3200KG

4200KG

8400KG

12600KG

16800KG

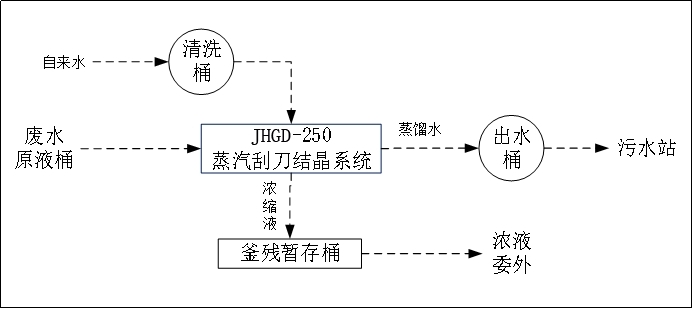

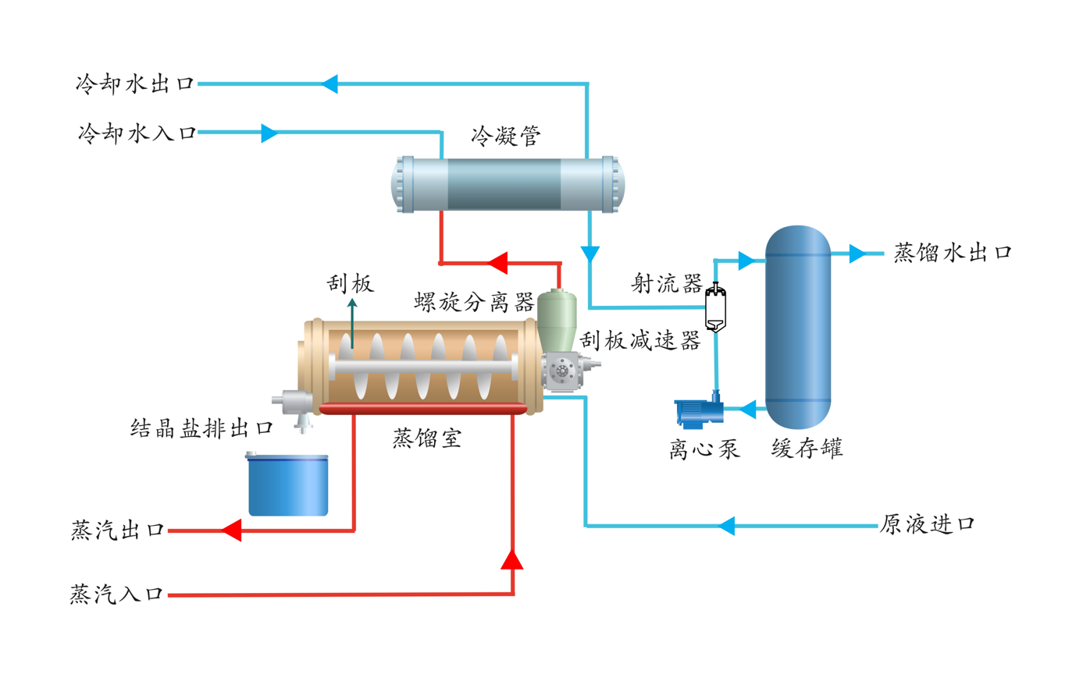

     蒸汽低温蒸发结晶机系统流程示意图:





蒸发器介绍


①进液和蒸馏


原液通过隔膜泵和进液阀的控制, 打入进液计量罐, 当进液计量罐达到高液位时, 蒸发釜进液阀打开, 原液吸入蒸发罐, 按照上述方式连续动作, 直至达到设


置进液量, 从而使隔膜泵,进液阀和蒸发釜进液阀关闭。原液经过蒸发后, 被冷凝器冷凝成水后进入产水计量罐, 当产水计量罐达到中液位排液时, 产水计量阀


打开开始排液, 直至排液结束, 此时污水计量罐达到与产水计量罐同等排液量液位, 进液阀打开, 重新向蒸发罐补液, 以保证最大蒸发量的基础上连续运行直至


达到设置浓缩比。


②排放蒸发罐中的浓缩液


设备运行时, 由于原液中低沸点成分的持续蒸发和过程水的蒸发, 蒸发罐内的浓度不断升高,蒸馏效率相应降低。蒸发罐内的最大允许浓度因产品的不同而不


同,必须通过试验来确定。达到这个浓度时必须排空蒸发罐。


极限点例如:


产品必须在液体状态下排空。


蒸馏效率大幅降低,因而继续增加浓度没有经济性。


排放的时间点可选择通过浓缩比或时间来控制。


③ 换热夹套装置


高温高压的蒸汽和原液在夹套内进行热交换, 原液被加热, 形成的蒸汽被冷凝器通过外界冷凝水被冷却成水, 夹套内高温高压蒸汽与原液换热冷凝成水,通过疏


水阀流到蒸汽排水罐内。


④ 真空冷却系统


蒸馏出物通过冷凝器, 与冷却水换热冷凝成液态。调试设备之前, 应向抽真空系统中加入纯水。


⑤ 蒸发罐内的液位开关


安装在蒸发罐内的液位开关控制设备的进液。


⑥通过自动消泡检测装置防止形成泡沫


含盐乳液物料在蒸发过程中容易大量产生泡沫、设备处理的过程水容易形成泡沫, 设备上安装一台自动消泡检测装置。通过添加根据原液而确定的消泡剂, 可以


明显减少蒸发罐内的泡沫形成。消泡剂可以在一个运行周期之前或期间添加。通过阀门添加消泡剂。当蒸发罐里泡沫高位电极检测到泡沫, 消泡剂入阀开向蒸发罐


添加 消泡剂如果设备的消泡剂需求量过大, 或者如果泡沫到达高泡沫位传感器, 那么设备将自动关闭。必要的时间间隔和计数器读数取决于原液, 必须在调试时


进行设置。数值设定完毕后未经制造商的许可不得进行调节。


⑦清洗液清洗


设备上安装一个清洗阀,清洗模式打开后,通过清洗阀向蒸发罐里进清洗液,通过加热并搅拌机旋转进行循环清洗。
